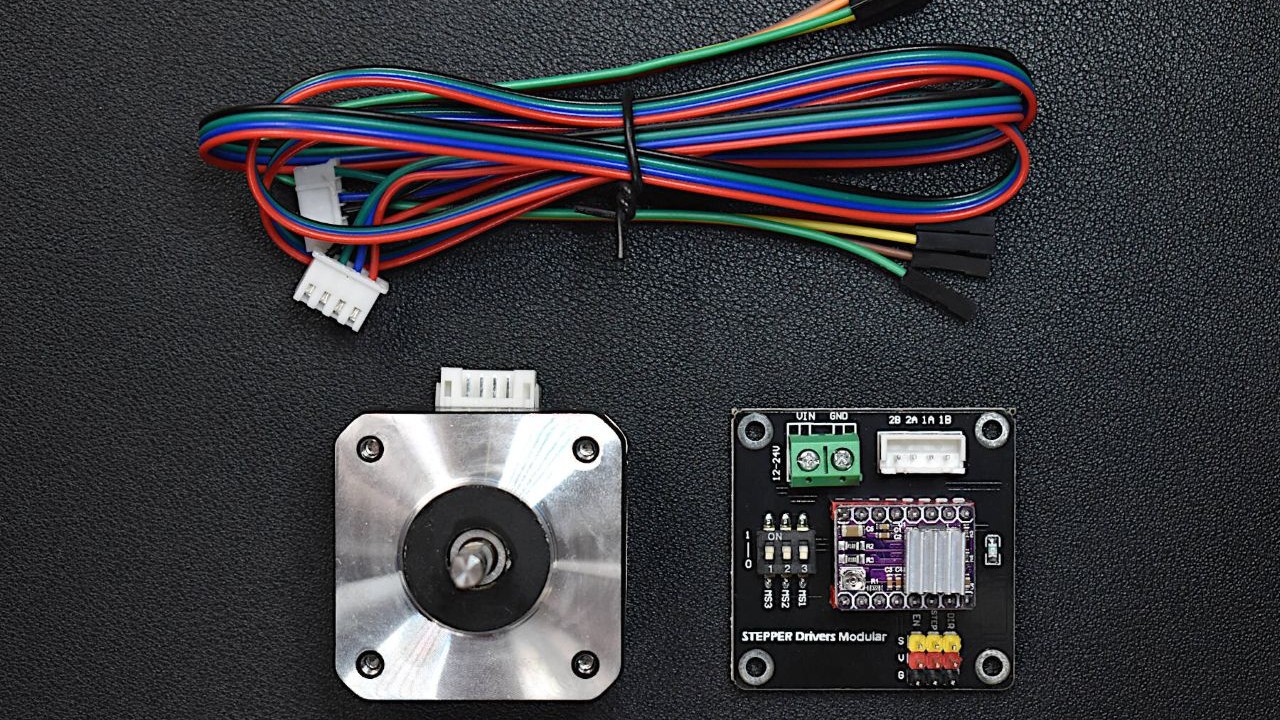

کاربرد استپ موتور و مقایسه انواع آن در صنایع مختلف

زمان مطالعه: 3 دقیقه

در دنیای امروز، کنترل دقیق حرکت در صنایع مختلف اهمیت بالایی دارد. یکی از ابزارهای کلیدی در این زمینه، استپر موتور یا موتور پله‌ای است. این مقاله به بررسی کامل استپر موتور، انواع آن، تفاوت‌ها با سایر موتورها و کاربردهای آن در صنایع مختلف می‌پردازد.

استپ موتور چیست و کاربرد آن‌ در صنایع

استپ موتور نوعی موتور الکتریکی DC است که حرکت آن به صورت گسسته و پله‌ای انجام می‌شود. هر پالس الکتریکی ورودی باعث چرخش محور موتور به اندازه یک گام مشخص می‌شود. این ویژگی امکان کنترل دقیق موقعیت، سرعت و گشتاور را فراهم می‌کند.

انواع استپ موتور

استپ موتورها بر اساس ساختار و نحوه عملکرد به انواع مختلفی تقسیم می‌شوند:

1. استپ موتور مغناطیس دائم (PM)

دارای روتور با آهنربای دائم است و گشتاور بالایی در سرعت‌های پایین ارائه می‌دهد. ساختار ساده‌ای دارد و در کاربردهای عمومی مورد استفاده قرار می‌گیرد.

2. استپ موتور متغیر رلوکتانس (VR)

روتور بدون آهنربای دائم است و از تفاوت رلوکتانس برای ایجاد حرکت استفاده می‌کند. این نوع موتور برای کاربردهایی با نیاز به دقت بالا مناسب است.

3. استپ موتور هیبریدی

ترکیبی از دو نوع قبلی است و دارای دقت و گشتاور بالاتری می‌باشد. در بسیاری از کاربردهای صنعتی و رباتیک استفاده می‌شود.

خرید آسان با بالاترین تنوع محصولی از صنعت بازار

استپرموتور (استپ موتور)

مشاهده همه

استپر موتور نما 23 گشتاور 6 کیلوگرم سانتی متر مدل 57CM06 برند لیدشاین

موجود از 3,500,000 تومان

استپر موتور دو سر شفت نما 23 گشتاور 23 کیلوگرم سانتی متر مدل 57CM23-SZ برند لیدشاین

موجود از 7,350,000 تومان

استپر موتور نما Nema17 مدل 42BYGH

موجود از 1,740,000 تومان

استپر موتور نما 24 گشتاور 30 کیلوگرم سانتی متر مدل 60CM30X برند لیدشاین

موجود از 12,972,225 تومان

استپر موتور نما 17 مدل 17hs4023 تایتان گشتاور 1.3 کیلوگرم سانتی متر

موجود از 1,000,000 تومان

استپر موتور نما 8 گشتاور 0.5 کیلوگرم سانتی متر مدل 20CM005 برند لیدشاین

موجود از 6,435,000 تومان

استپر موتور nema23 مدل 57HS13

موجود از 7,814,800 تومان

استپر موتور دو سر شفت دوفاز نما Nema 24 سری CM-SZ

موجود از 11,611,775 تومان

استپر موتور nema23 مدل 57HS09

موجود از 8,146,250 تومان

استپر موتور نما 23 گشتاور 21 کیلوگرم سانتی متر مدل 57CM23-3A برند لیدشاین

موجود از 5,970,000 تومان

استپر موتور ترمزدار نما 23 گشتاور 13 کیلوگرم سانتی متر مدل 57CM13-BZ برند لیدشاین

موجود از 18,900,000 تومان

استپر موتور نما Nema 34 مدل 863S

موجود از 23,110,850 تومان

استپر موتور نما 17 گشتاور 6 کیلوگرم سانتی متر مدل 42CM06 برند لیدشاین

موجود از 2,788,000 تومان

استپر موتور نما 34 گشتاور 85 کیلوگرم سانتی متر مدل 86CM85 برند لیدشاین

موجود از 19,232,500 تومان

استپر موتور nema34 مدل 86HS35

موجود از 15,009,225 تومان

استپر موتور نما 23 گشتاور 31 کیلوگرم سانتی متر مدل D57CM31 برند لیدشاین

موجود از 15,557,500 تومان

استپر موتور 28BYJ48 چهار فاز-5 سیم

موجود از 201,000 تومان

استپر موتور نما 23 گشتاور 26 کیلوگرم سانتی متر مدل 57CM26-4A برند لیدشاین

موجود از 8,737,050 تومان

استپر موتور نما 23 گشتاور 22 کیلوگرم سانتی متر مدل 57CM22C برند لیدشاین

موجود از 6,848,625 تومان

استپر موتور نما Nema 34 مدل 86HS65

موجود از 23,674,350 تومان

تفاوت استپ موتور با سایر موتورها

ویژگی

استپ موتور

سروو موتور

موتور DC معمولی

نوع حرکت

گسسته (پله‌ای)

پیوسته با بازخورد

پیوسته

نیاز به انکودر

ندارد (در مدل‌های معمولی)

دارد

ندارد

دقت موقعیت‌یابی

بالا

بسیار بالا

متوسط

کنترل سرعت و گشتاور

محدود

پیشرفته

ساده

هزینه

متوسط

بالا

پایین

کاربردهای استپ موتور در صنایع مختلف

1. صنعت رباتیک

استپ موتورها در ربات‌ها برای کنترل دقیق حرکت مفاصل و بازوها استفاده می‌شوند. دقت بالا و کنترل آسان از مزایای آن‌ها در این صنعت است.

2. ماشین‌های CNC

در دستگاه‌های CNC، استپ موتورها برای حرکت دقیق ابزارها در محورهای مختلف به کار می‌روند. این موتورها امکان برش و حکاکی با دقت بالا را فراهم می‌کنند.

3. پرینترهای سه‌بعدی

استپ موتورها در پرینترهای سه‌بعدی برای جابجایی دقیق نازل و بستر چاپ استفاده می‌شوند. این دقت باعث تولید قطعات با کیفیت بالا می‌شود.

در دستگاه‌های پزشکی مانند پمپ‌های انسولین و تجهیزات تصویربرداری، استپر موتورها برای کنترل دقیق حرکت استفاده می‌شوند.

4. تجهیزات پزشکی

5. صنعت خودروسازی

استپ موتورها در خودروها برای کنترل دریچه گاز، تنظیم صندلی‌ها و آینه‌ها و سایر اجزای متحرک به کار می‌روند.

کاربردهای معمول

جریان نامی (آمپر)

گشتاور نگهدارنده

ابعاد فلنج (میلی‌متر)

مدل NEMA

تجهیزات پزشکی، ابزار دقیق، اپتیک

~0.2–0.6

تا 29.4 mNm

20 × 20

NEMA 8

پمپ‌ها، پرینترهای کوچک، تجهیزات آزمایشگاهی

~0.4–1.5

تا 118 mNm

28 × 28

NEMA 11

پرینترهای سه‌بعدی کوچک، ابزارهای سبک

~0.5–1.0

تا 1.4 kg.cm

35 × 35

NEMA 14

رباتیک سبک، مکانیزم‌های دقیق

~0.4–0.65

تا 2.2 kg.cm

39 × 39

NEMA 16

پرینترهای سه‌بعدی، CNCهای رومیزی، رباتیک

~1.2–2.0

تا 6.5 kg.cm

42 × 42

NEMA 17

CNC صنعتی، رباتیک متوسط، ماشین‌آلات

~2.0–4.2

تا 30 kg.cm

57 × 57

NEMA 23

CNC، تجهیزات صنعتی با گشتاور بالا

~4.2

تا 3.0 Nm

60 × 60

NEMA 24

تجهیزات صنعتی بزرگ، ماشین‌آلات با بار سنگین

~6.0–8.0

تا 33 Nm

110 × 110

NEMA 42

جدول مقایسه‌ای اندازه‌های مختلف NEMA

نتیجه‌گیری

استپ موتورها با ویژگی‌هایی مانند دقت بالا، کنترل آسان و هزینه مناسب، در صنایع مختلف کاربرد گسترده‌ای دارند. انتخاب نوع مناسب استپ موتور بر اساس نیازهای خاص هر پروژه، می‌تواند به بهبود عملکرد و کارایی سیستم‌ها کمک کند.
